工业控制主板

瑞芯微RK3568 3.5寸工业显示电脑主板，边缘计算，人脸识别，电子班牌，商显主板, ZXFHMI-RK3568S35PR01

应用说明：

1.  高端硬盘录像设备。
2.  智能云服务终端，远程WEB服务器。
3.  自助查询终端，自助售卖一体机。
4.  智慧班牌，信息发布终端。
5.  工业母机,，RTOS+Llinux双系统完美搭配。
6.  边缘计算，NAS存储，算力高达1TOS。
7.  Android12, ubuntu, linux等SDK二次开发。
8.  多屏异显，POS设备应用。



产品详情 联系我们
产品描述:
1.  瑞芯微高端工业芯片RK3568, 4核ARM Cortex-A55 CPU, 2.0GHz主频，集成MAIL-G52 GPU, 支持
    OpenGL ES，OpenCL，Vulkan等3D渲染引擎, 内嵌高性能2D加速硬件。
2.  高效能AI加速器NPU,支持1Tops算力,兼容Caffe/TensorFlow等主流算力模型架构。
3.  H265/H264 4K@60fps视频解码，1080P 多格式视频解码(VC-1,MPEG-1/2/4,VP8)。
4.  支持视频后期反交错、去噪、边缘/细节/色彩优化处理。
5.  支持HDMI、EDP、LVDS三屏异显。
6.  集成USB3.0*1CH/USB2.0*1CH。
7.  板载HDMI2.0接口，HDMI 2.0支持4K 60Hz显示，支持HDCP1.4/2.2。
8.  板载双通道8bit LVDS、eDP。
9.  板载耳机输出，支持2*15W喇叭输出。
10.  板载MIPI CSI摄像头接口，支持HDR、3D、深度信息提取等高阶处理。
11.  板载TF卡槽，支持大容量存储扩展。
12.  板载双千兆网口，支持10M/100M/1000M自适应。
13.  内置MINI PCIE 3G/4G接口，带SIM卡槽支持各种MINI PCIE 3G/4G/5G等通讯模块。
14.  内置WIFI/BT二合一模块，支持WIFI 802.11b/g/n制式，支持BT 5.0通信。
15.  板载UART、I2C, SPI,GPIO等外设端口，用于外围设备扩展。
16.  存储器配置： LPDDR4x 2G + EMMC 32G. (可定制）
17.  支持耳机输出带MIC。
18.  6层高速PCB设计，稳定，可靠。
19.  主板支持风扇接口，用于高速运算时的CPU散热。
20.  DC 12V/2A电源输入。

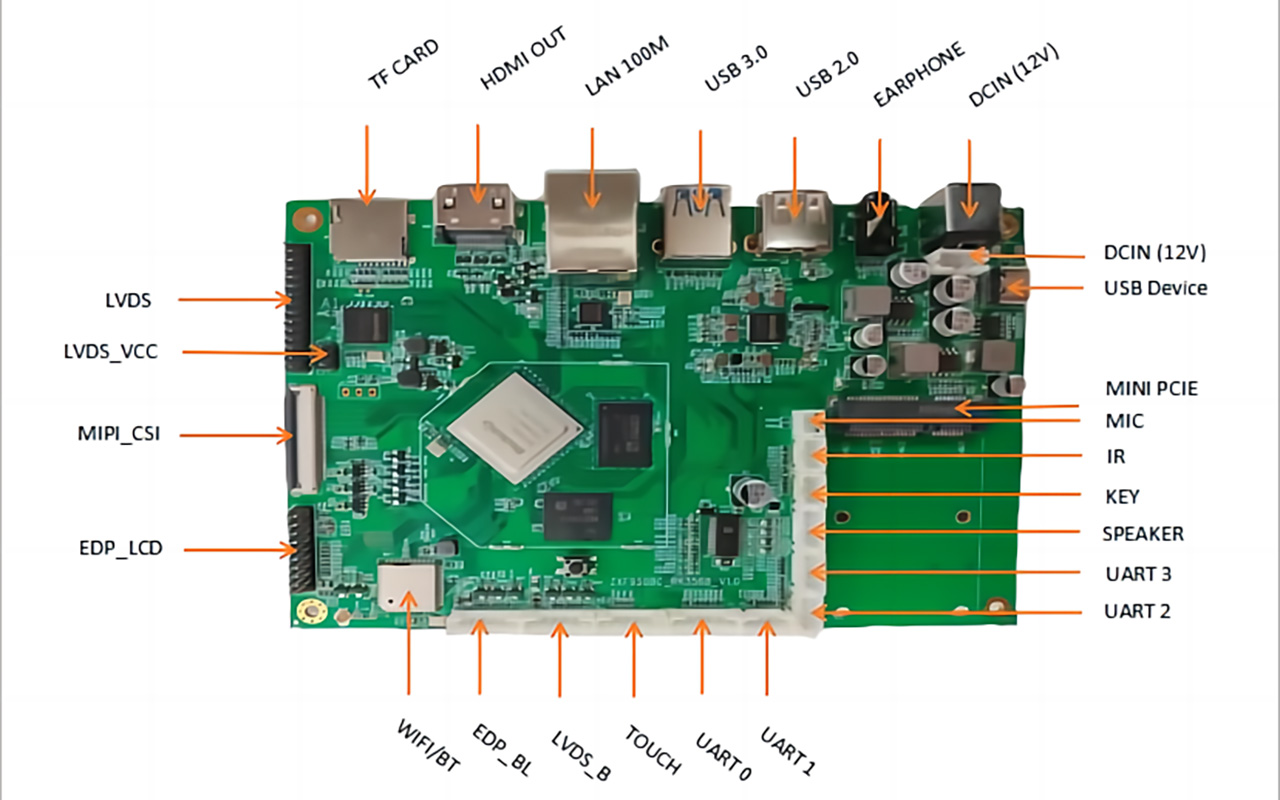

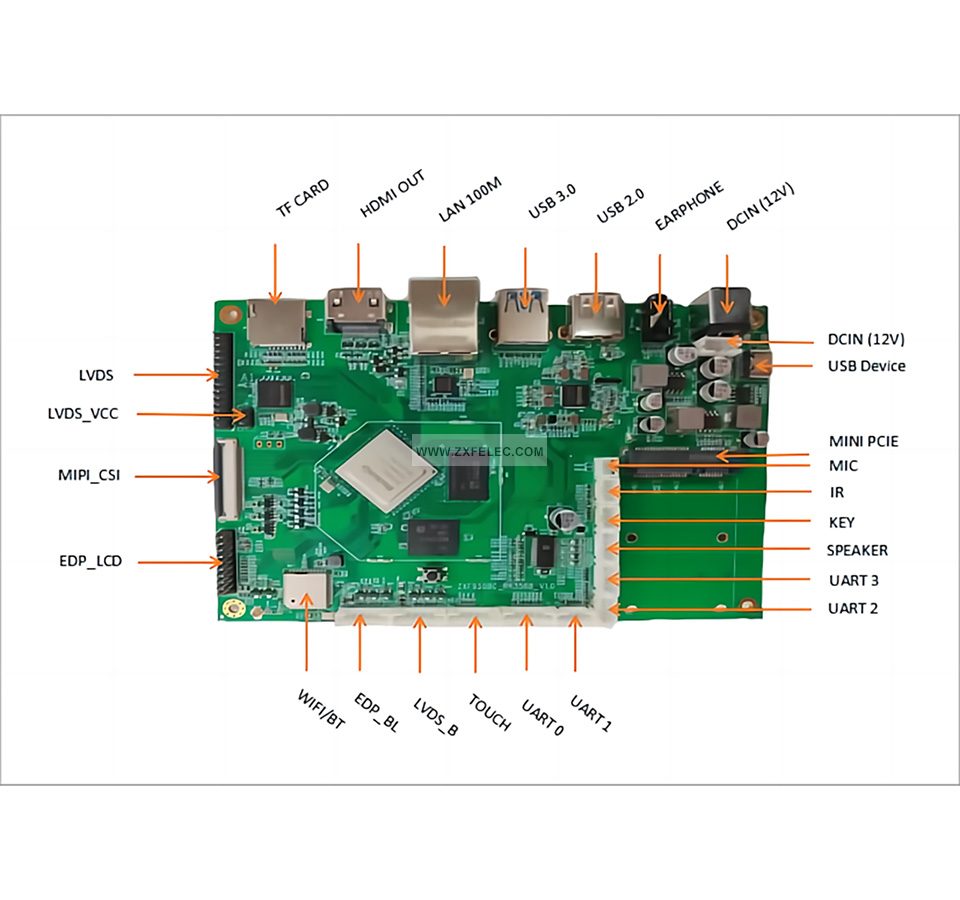

规格描述:
   产品名称    RK3568工业主板/开发板
   产品型号    ZF-RK3568S35PR01
   主控CPU     瑞芯微RK3568, RK3568J
   存储器     LPDDR4x  2G + 16G emmc(可定制）
   显示屏接口    EDP + 双通道LVDS (默认输出: 1920*1080)
   HDMI输出接口    HDMI2.0, 最大输出支持3840*2160@60Hz
   摄像头    MIPI CSI 1路，最大支持800M像素。
   USB3.0接口    1路USB3.0 HOST
   USB2.0接口    1路USB2.0  HOST
   触摸屏接口     支持，I2C触摸屏控制或外置USB触摸屏
   USB device     支持，TYPE-C端口，可做OTA或者连接PC使用
   立体声功放     2CH * 15W 喇叭输出
   UART端口     UART- RTS + UART
   I2C     1路 I2C 四线插座
   SPI     1路 4线SPI
    操作系统      Android12, ubuntu18.04, debian10, (提供镜像）

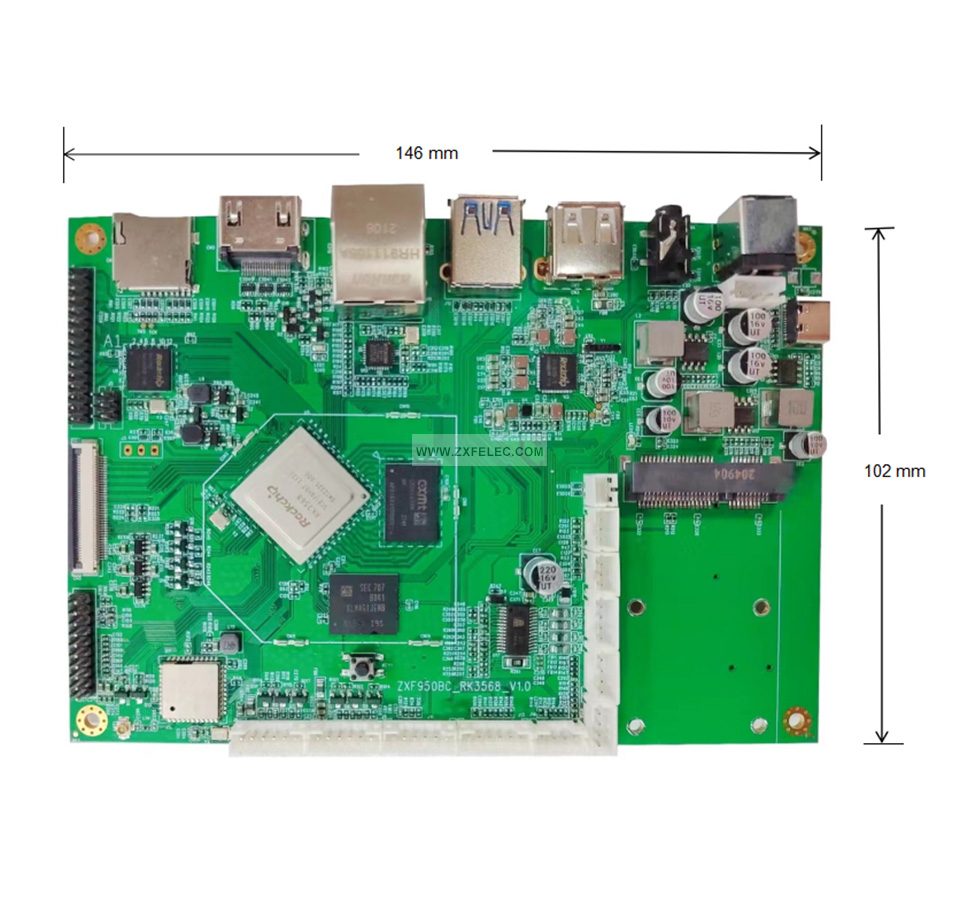

   PCB尺寸     6层高速PCB，尺寸：145(mm) * 102(mm) * 1.6(mm)



应用场景：

1.  智慧校园/医院信息班牌。
2.  POS收银系统。
3.  信息发布系统。
4.  智能机器人。
5.  工业机床。
6.  边缘计算盒子。
7.  硬盘录像机。

应用案列：
产品名称：智慧型数字班牌
功能：
     定期显示发布校园动态，班级信息，校园公告等信息内容，并可使实现班级绑定，学生信息查询等数据内容。
产品名称：POS收银机
功能：
    集成POS收银，支付功能，支持扫码支付等功能，前后双屏显示，便于收银员，顾客的信息查看直观，使用方便。
产品名称： 工业机械设备
功能：
      利用产品丰富的控制端口，并集成于1TOFS的算力，提供机械设备的复杂运算需求，实现设备的自动化生产需求，实现设备的生产，质检，产品合规度等方面的技术检查和高标准要求。
产品名称： 智能机器人
功能：
      智能机器人携带有红外摄像头，并连接网络，用于进行场地巡检，产地导航指引，信息查询，信息采集，危险区域执行特殊任务等功能。
产品名称： 商显信息展示系统
功能：
      用于商场，酒店大堂，学校，政府机构单位等场所的信息发布，查询等功能，并配备网络后台管理功能，直线无人值守，自动管理等用途。
